물리 계층
OSI 7 계층의 가장 아래에 위치한 1 계층으로, 하드웨어로 표현 됩니다.
네트워크 장치의 전기적, 기계적 송석 및 전송 수단을 정의 합니다.
주로, OSI 7계층의 데이터 링크 계층(2 계층)에서 만들어진 데이터 단위인 프레임(Frame)을
신호로 인코딩해서 네트워크 장치로 전송해줍니다.
네트워크 장치로 전송 될 때 0, 1로 구성된 bit를 전기 신호로 변환해서 물리적인 통신을 수행해줍니다.
물리 계층 장비와 관련 장
1. 모뎀(Modem) :
모뎀은 디지털 신호(0,1)을 아날로그 신호(sin, cos 파)으로,
아날로그 신호를 디지털 신호로 변환하는 역할을 합니다.
2. 리피터(Repeater) :
긴 케이블일수록 신호가 약해지기 때문에 전기신호를 멀리 보내기 위한 증폭 장치입니다.
최근에는 다른 네트워크 장비에 리피터 기능을 지원하기 때문에 리피터가 많이 사용되지 않습니다.
3. 허브(Hub) :
허브는 컴퓨터 여러 대를 서로 연결하는 장치이기도 하며,
리피터와 마찬가지로 전기 신호를 증폭하는 기능을 가지고 있습니다.
허브의 장점은 직접 컴퓨터끼리 연결하지 않아도,
여러 대가 데이터를 주고 받을 수 있다는 장점이 있습니다.
하지만, 단점으로는 데이터 전송 시 특정 포트로 데이터 전송이 되지 않고,
연결된 모든 포트(컴퓨터)에 데이터가 전송 됩니다.
또한, 브로드캐스트 방식으로
두 포트(컴퓨터)가 동시에 데이터를 전송할 경우,
충돌(Collision)이 발생해 네이워크 성능이 저하 됩니다.
add) 브로드캐스트 방식 : 네트워크 통신에서 하나의 장치가
특정 네트워크 내의 모든 장치에게 데이터를 전송하는 방식

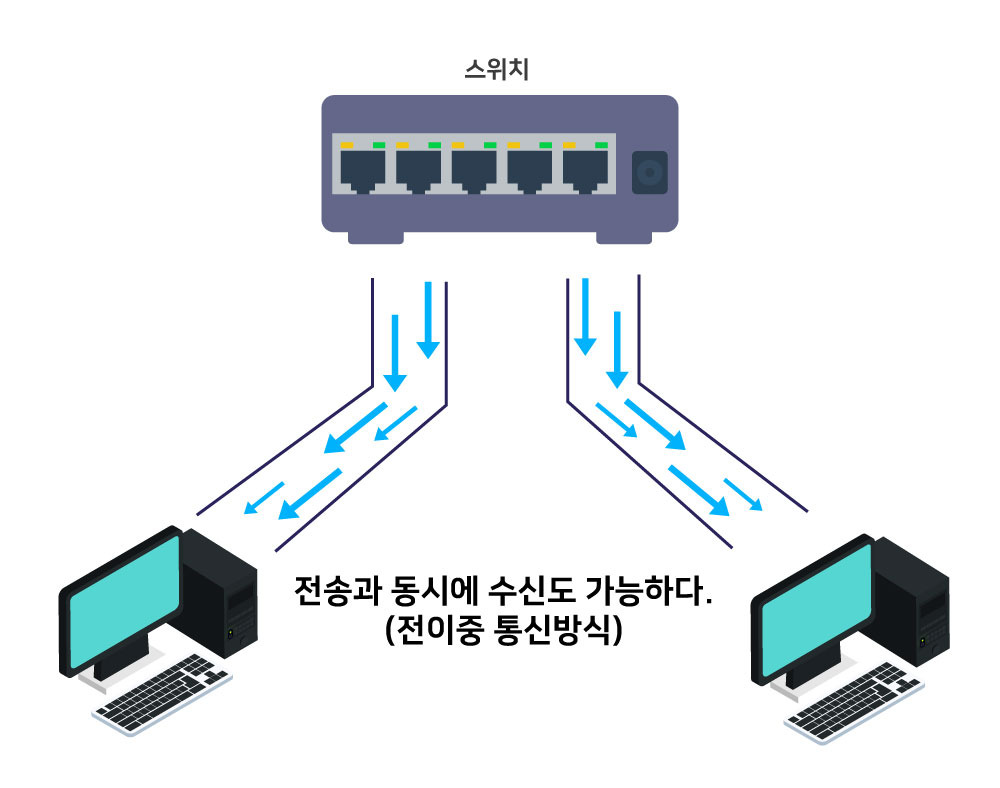

4. 스위치(Switch) :
스위치는 전이중 통신방식(충돌이 일어나지 않는 구조)로 돼 있기 때문에 효율이 높은 장비 입니다.
사용 목적은 허브와 유사하지만, 훨씬 더 향상된 속도를 제공합니다.
또한, 허브와 달리 데이터를 필요로 하는 컴퓨터에만 정송이 가능합니다.
5. 케이블 :

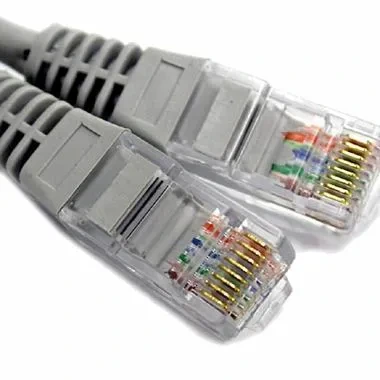

1) 이더넷 케이블 : 가장 일밙거으로 사용되는 네트워크 케이블
2) 광섬유 케이블 : 빛을 통해 데이터를 전송하는 케이블로,
높은 대역폭과 긴 전송 거리를 제공합니다.
3) 동축 케이블 : 중앙의 구리 도체와 그 주위를 둘러싼 절연체, 그리고 외부 도체(차폐)로 구성된 케이블
주로 케이블 TV, 인터넷 연결 등에 사용 됩니다.
4) USB 케이블 : 컴퓨터와 주변 장치를 연결하는데 사용 됩니다.
5) 직렬 케이블 : 직렬 통신을 위해 컴퓨터와 장치를 연결하는 데 사용 됩니다.
6) HDMI 케이블 : 영상, 음성 신호 등을 전송하는 데 사용되는 케이블
